Kompensatoren

Datenblatt Kompensatoren:
Download PDF-Datei

Schnellkontakt Telefon:
+49 (0)34202 – 90090

Beschreibung

Kompensatoren dienen zum Ausgleich von:

  • Wärmedehnungen,
  • mechanischen Schwingungen,
  • und Spannungen

in Rohrleitungen, Armaturen und Pumpen. Weiterhin finden sie Einsatz:

  • bei der Geräuschdämmung,
  • als Ausbaustücke an Rohrleitungsarmaturen,
  • zur Aufnahme von Montagetoleranzen und
  • Abdichtungen von Rohrleitungswanddurchführungen

Je nach Einsatzbedingungen können Kompensatoren aus:

  • Gewebe-
  • Gummi- / PTFE-
  • oder Stahl ausgeführt werden

Kompensatorenarten

Übersicht Einsatzbereiche

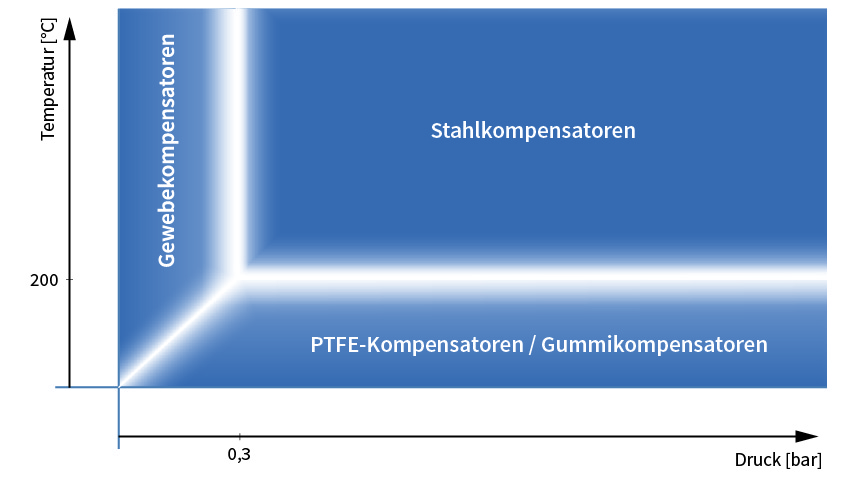

Zur groben Vorauswahl ermöglicht folgendes Diagramm eine gute Übersicht auf die Einsatzbereiche in Abhängigkeit von Druck und Temperatur.

Deutsch: Übersicht Einsatzbereiche für Kompensatoren (Gewebekompensatoren, Stahlkompensatoren, Gummikompensatoren) English: Overview application areas for expansion joints (fabric expansion joints, steel expansion joints, rubber expansion joints)

Eigenschaften

Entsprechend der Dehnungsaufnahme können folgende Kompensatorvarianten eingesetzt werden.

  • Universalkompensatoren
  • Lateralkompensatoren
  • Angularkompensatoren
  • Wandabdichtungen
  • Sonderkompensatoren

Freigaben, Zertifikate & Standards

Zertifikate

  • Qualitätsmanagementsystem:DIN EN ISO 9001
  • Arbeits-/ Gesundheitsschutzmanagement: OHSAS 18001
  • Kerntechnische Zulassung: KTA 1401

Kompensatoren & Zubehör:

  • Gummikompensatoren
    • berechnet gemäß Druckgeräterichtlinie PED 2014/68/EU
    • CE-kennzeichnungsberechtigt bis Kategorie III
    • Auslegung nach Standards: DIN, ANSI, AWWA, BS & Sonderabmessungen
  • Zubehörteile aus Stahl
    • schweißtechnische Voraussetzung nach EN ISO 3834-3
Deutsch: Abbildung zeigt die Verformung eines Axialkompensator nach Belastung im Einbauzustand. English: Figure shows the deformation of a axial expansion joint after loading in the installation state.

Abb.: Axialkompensator verformt durch Belastung nach dem Einbau

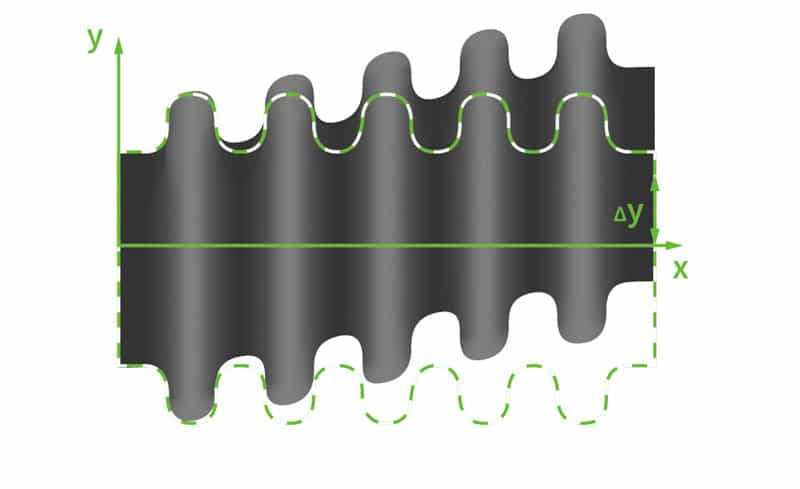

Deutsch: Abbildung zeigt die Verformung eines Lateralkompensators nach Belastung im Einbauzustand. English: Figure shows the deformation of a lateral expansion joint after loading in the installation state.

Abb.: Lateralkompensator verformt durch Belastung nach dem Einbau

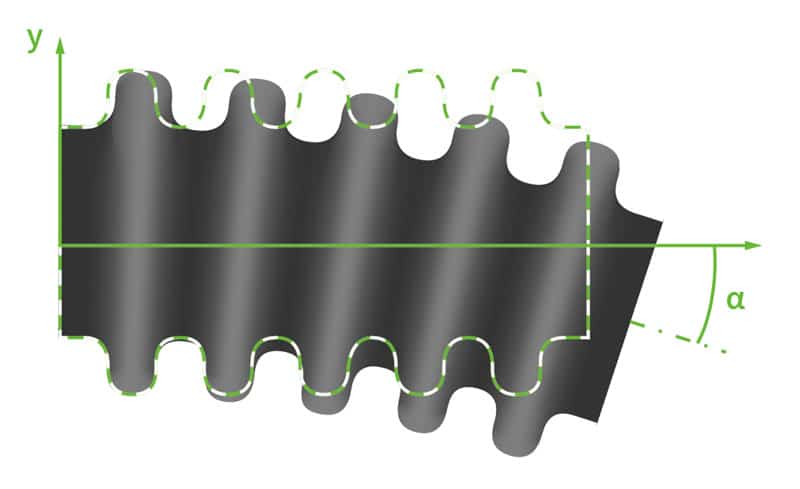

Deutsch: Abbildung zeigt die Verformung eines Angularkompensator nach Belastung im Einbauzustand. English: Figure shows the deformation of a angular expansion joint after loading in the installation state.

Abb.: Angularkompensator verformt durch Belastung nach dem Einbau

Anwendungen

Kompensatoren werden in folgenden Branchen eingesetzt:

  • Kraftwerke zur Energieerzeugung
  • Müll- und Schlammverbrennungsanlagen
  • chemische Industrie
  • Pharmazie- und Raffinerietechnik
  • Gas- und Wasserversorgung
  • Gas- und Wasserversorgung
  • Apparate-, Maschinen- und Motorenbau
  • Zement- und Erzaufbereitungsindustrie
  • Schiffbau
  • Luft-, Klima- und Gebäudetechnik
  • Hütten-, Stahl- und Walzwerke
  • Papier- und LebensmittelindustrieVerladetechnik
Deutsch: Abbildung zeigt Kompensatoren aus Gummi und Gewebe der Firma ditec Dichtungstechnik GmbH, die von der Industrietechnik Frank Schneider GmbH vertrieben werden. English: Picture displays expantion joints out of fibre and rubber of the company ditec Dichtungstechnik GmbH, we a Industrietechnik Frank Schneider GmbH distribute their expention joints.

Kooperation

Das Team der Industrietechnik Frank Schneider GmbH vertritt die Firma ditec Dichtungstechnik GmbH in den neuen Bundesländern. Diese Kooperation beruht auf einer langjährigen tiefgreifenden Zusammenarbeit.
Kompensatoren aus dem Hause ditec zeichnen sich durch ihre hohe Qualität aus. Dabei legt das familiengeführte Unternehmen in zweiter Generation Wert auf langlebige und individuelle Lösungen mit Engineering und Fertigung in Deutschland. Aufgrund dessen können Kompensatoren für abnormale Abmessungen, hohe Temperaturen, aggressive Medien sowie für große Bewegungen ausgelegt und durch den hauseigenen Formbau, mit Vulkanisationseinrichtungen bis 5 m und darüber hinaus gefertigt werden.

Logo Industrietechnik Frank Schneider GmbH & ditec Dichtungstechnik GmbH
Angaben entsprechend den Informationen der Hersteller. Anwendbarkeit des Produkts muss durch den/die Käufer/-in entsprechend örtlich bestehender Gegebenheiten und applikationsspezifischer Parametern evaluiert werden. Trotz sorgfältiger inhaltlicher Kontrolle übernehmen wir keine Haftung für den Inhalt und Eignung für den konkreten Einsatzzweck. Änderungen und Irrtümer vorbehalten.
