Übersicht
| Produktkategorie | Bewegungsart | Anmerkung | Schnittansicht |
|---|---|---|---|

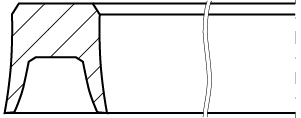

| Stangendichtung 1 | translatorisch | • Lippenringdichtungen / Stangendichtung • Innen- und Außenlippendichtringe • druckaktiv, durch Innendruckbeaufschlagung |  |

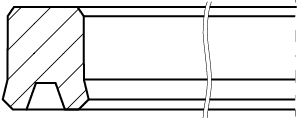

| Stangendichtung 2 | translatorisch | • Nutring / Stangendichtung • Innen- und Außenlippendichtringe • dichtet bis zu 400 bar Innendruck ab |  |
| Stangendichtung 3 | translatorisch | • Stangendichtung mit Rechteckring • Gleitring aus PTFE / Bronze und Spannring als O-Ring • PTFE: Stick-Slip-Reduzierung, hohe Temperaturbeständigkeit, hohe Druckbeständigkeit, weite Medienbeständigkeit • Unterstützung der Anpresskraft durch O-Ring • dichtet bis zu 400 bar Innendruck ab |  |
| Stangendichtung 4 | translatorisch | • Stangendichtung mit Stufenring • Gleitring aus PTFE/Bronze und Spannring als O-Ring • PTFE: Stick-Slip-Reduzierung, hohe Temperaturbeständigkeit, hohe Druckbeständigkeit, weite Medienbeständigkeit • Unterstützung der Anpresskraft durch O-Ring, dichtet bis zu 400 bar |  |

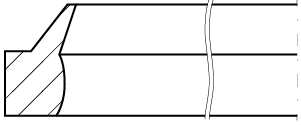

| Abstreifer 1 | translatorisch | • Einsatzzweck: Staubschutz und Schmutzschutz |  |
| Abstreifer 2 | translatorisch | • Einsatzzweck: Staubschutz und Schmutzschutz • mit einvulkanisiertem metallischen Stützring |  |

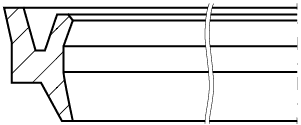

| Abstreifer 3 | translatorisch | • Ausführung mit Doppellippe • Einsatzzweck: Staubschutz und Schmutzschutz |  |
| Abstreifer 4 | translatorisch | • Einsatzzweck: Staubschutz • Gleitring aus PTFE/Bronze und Spannring als O-Ring • PTFE: Stick-Slip-Reduzierung, hohe Temperaturbeständigkeit, hohe Druckbeständigkeit, weite Medienbeständigkeit • stabile Dichtlippe durch Einsatz von PTFE |  |
| V-Ring | rotatorisch | • sekundäre Lagerschutzdichtung: Schutz vor Staub • primäre Abdichtung mittels RWDR • statische wie dynamische Dichtwirkung • mittels Fliehkraft, Abnahme der Reibwirkung während der Rotation • bei hohen Geschwindigkeiten [<10 m/s] empfiehlt sich der Einsatz von Gamma-Ringen • kompakte Bauweise |  |
| Gamma-Ring | rotatorisch | • sekundäre Lagerschutzdichtung: Schutz vor Staub • primäre Abdichtung mittels RWDR • bei hohen Geschwindigkeiten [<10 m/s] empfiehlt sich der Einsatz von Gamma-Ringen • metallische Kammerung ermöglicht Dichten auch bei hohen Geschwindigkeiten |  |
Elastomerformteile nach Maß
Die möglichen Anwendungsbereiche für Gummi- und Elastomerformteile in der Dichtungstechnik sind vielfältig. Gerne beraten wir Sie für Ihren entsprechenden Einsatzzweck, bei Ihnen in der Anlage oder telefonisch.
Eigenschaften
| Abkürzung DIN ISO 1629 | chem. Bezeichnung | Handelsname | Konformität | Einlagen | Temperatur [°C] | Beständigkeiten für | |||||
| Säure | Öl | Kraftstoff | Lösungsmittel | Ozon | Witterung | ||||||
| CR | Chloropren-Kautschuk | Baypren®,Neopren®, Chloroprene® | - | 0 | -45 bis +100 | 1 | 2 | 4 | 2 | 1 | 1 |
| CSM | Chlorsulfoniertes-Polyethylen | Hypalon®, TOSO-CSM®, Noralon® | - | 0 | -20 bis +120 | 1 | 2 | 4 | 2 | 1 | 1 |
| EPDM | Ethylen-Propylen-Dien-Kautschuk | Keltan®, Nordel™, Buna-AP®, Dutral®, Royalene®, Vistalone® | - | 0 | -50 bis +130 | 1 | 4 | 4 | 3 | 1 | 1 |
| EPDM ELL/KTW | Ethylen-Propylen-Dien-Kautschuk | " | ELL / KTW | 0 | - 40 bis +130 | 2 | 4 | 4 | - | 2 | - |
| EPDM hell | Ethylen-Propylen-Dien-Kautschuk | " | FDA | 0 / 2 | - 25 bis +100 | 2 | 4 | 4 | - | 2 | 2 |
| FKM [ehemals FPM] | Fluor-Kautschuk | Viton®, Levatherm® F, Tecnoflon®, Dyneon™ Fluoroelastomers | - | 0 / 2 | -20 bis +200 | 1 | 1 | 1 | 2 | 1 | 1 |
| FKM GF | " | Viton GF™ | - | 0 | -10 bis +200 | 1 | 1 | 1 | 1 | 1 | 1 |
| NBR | Acrylnitril-Butadien-Kautschuk | Europrene N®, Perbunan N®, Chemigum®, Nitril® | - | 0 | -30 bis +100 | 3 | 1 | 2 | 2 | 3 | 2 |
| NBR hell | Acrylnitril-Butadien-Kautschuk | " | FDA / KTW | 0 / 2 | -30 bis +80 | 2 | 3 | 4 | - | 4 | 4 |
| NBR Super | Acrylnitrin-Butadien-Kautschuk | " | - | 0 | -20 bis +80 | 2 | 1 | 1 | - | 3 | 3 |
| SBR | Styrol-Butadien-Kautschuk | Buna S®, Polysar S®, Solprene®, Europene® | - | 0 / 2 | -50 bis +100 | 2 | 4 | 4 | 4 | 3 | 2 |
| VMQ | Vinyl-Methyl-Silikon-Kautschuk | Silopren®, Silastic®, Elastosil® | FDA | 0 | -60 bis +230 | 4 | 4 | 4 | - | 1 | 1 |
1 - sehr gut, sehr geringer oder kein Angriff / 2 - gut, geringer bis mäßiger Angriff / 3 - befriedigend, mäßiger bis starker Angriff / 4 - ungenügend, für den Einsatzfall nicht zuempfehlen.
| Angaben entsprechend den Informationen der Hersteller. Anwendbarkeit des Produkts muss durch den/die Käufer/-in entsprechend örtlich bestehender Gegebenheiten und applikationsspezifischer Parametern evaluiert werden. Trotz sorgfältiger inhaltlicher Kontrolle übernehmen wir keine Haftung für den Inhalt und Eignung für den konkreten Einsatzzweck. Änderungen und Irrtümer vorbehalten. |
