Beschreibung:
• lange Schauglasplatten nach DIN 7081
Eigenschaften:
• thermisch vorgespannt
• Biegezugfestigkeit max. 120 N/mm²
• Rand geschliffen, Dicht- und Sichtflächen geschliffen und poliert
• Kanten gefast
• ungeschützt bei Kontakt mit Sattdampf und Heißwasser bis zur max. Temperatur von 243 °C / Betriebsdruck von 35 bar
• Sattdampf und Heißwasser mit Glimmer geschützt bis zur max. Temperatur von 300 °C / Betriebsdruck 70 bar

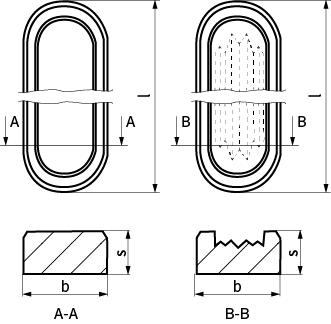

Die aufgeführte Zeichnung zeigt links ein Transparentglas ohne Rillen und rechts ein Reflexionsglas mit Rillen.
Bauformen
| Transparentglas ohne Rillen | ||
| l [mm] | b [mm] | s [mm] |
| 140 | 30 | 17 |
| 165 | 30 | 17 |
| 190 | 30 | 17 |
| 220 | 30 | 17 |
| 250 | 30 | 17 |
| 280 | 30 | 17 |
| 320 | 30 | 17 |
| 340 | 30 | 17 |
| 140 | 34 | 17 |
| 165 | 34 | 17 |
| 190 | 34 | 17 |
| 220 | 34 | 17 |
| 250 | 34 | 17 |
| 280 | 34 | 17 |
| 320 | 34 | 17 |
| 340 | 34 | 17 |
| 370 | 34 | 17 |
| 400 | 34 | 17 |
| Reflexionsglas mit Rillen | ||
| l [mm] | b [mm] | s [mm] |
| 140 | 30 | 17 |
| 165 | 30 | 17 |
| 190 | 30 | 17 |
| 220 | 30 | 17 |
| 250 | 30 | 17 |
| 280 | 30 | 17 |
| 320 | 30 | 17 |
| 340 | 30 | 17 |
| 140 | 34 | 17 |
| 165 | 34 | 17 |
| 190 | 34 | 17 |
| 220 | 34 | 17 |
| 250 | 34 | 17 |
| 280 | 34 | 17 |
| 320 | 34 | 17 |
| 340 | 34 | 17 |
| 370 | 34 | 17 |
| 400 | 34 | 17 |
| Angaben entsprechend den Informationen der Hersteller. Anwendbarkeit des Produkts muss durch den/die Käufer/-in entsprechend örtlich bestehender Gegebenheiten und applikationsspezifischer Parametern evaluiert werden. Trotz sorgfältiger inhaltlicher Kontrolle übernehmen wir keine Haftung für den Inhalt und Eignung für den konkreten Einsatzzweck. Änderungen und Irrtümer vorbehalten. |
