Beschreibung
Ring-Joint-Dichtungen sind geschliffene Edelstahlringe mit einem ovalen oder oktogonalen Querschnitt. Die Dichtwirkung wird aufgrund des metallischen Kontakts zwischen Außenseite der Ring-Joint-Dichtung und der Nut im Flansch erzeugt. Ring-Joint-Dichtungen eignen sich aus diesem Grund hervorragend für Hochdruckanwendungen. Die schmale Dichtfläche in Kombination mit der hohen Oberflächenpressung erzeugt eine exzellente Dichtwirkung. Entsprechend Ihrer Anwendung beraten wir Sie gern bzgl. in Frage kommender Stähle und Abmessungen.
Eigenschaften
- aufgrund der geringen Kontaktflächen sind sehr hohe Flächenpressungen realisierbar
- Ring-Joint-Dichtungen zeichnen sich als eine der sichersten und hochwertigsten Dichtungsarten aus
- oktogonale Ring-Joint-Dichtungen sind, aufgrund ihres proportionalen Verhältnisses von Zunahme der Schraubenkraft zum Anstieg der Flächenpressung, generell ovalen Ring-Joint-Dichtungen vorzuziehen, da sie bereits bei Beginn der Montage einen Flächenkontakt ausbilden
- die Profile in den Flanschen müssen speziell für Ring-Joint-Dichtungen spezifiziert sein
- bei leicht beschädigten Dichtflächen an den Nutflanken empfiehlt sich der Einsatz von Ausgleichskappen, diese sind für ovale wie oktogonale Bauformen erhältlich
Anwendung
- in Abhängigkeit des gewählten Werkstoffes bei Temperaturen von bis zu 1000 °C als auch Innendrücke von bis zu ca. 1200 bar
- chemische und petrochemische Industrie
- Kraftwerkstechnik
- Gasindustrie – Kompressoren
- Hochdruckarmaturen
- Gasverdichter
- Rohrleitungsbau

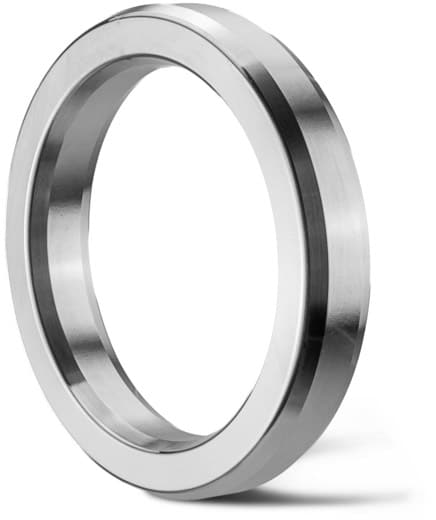

Ring-Joint-Dichtung 002RJD

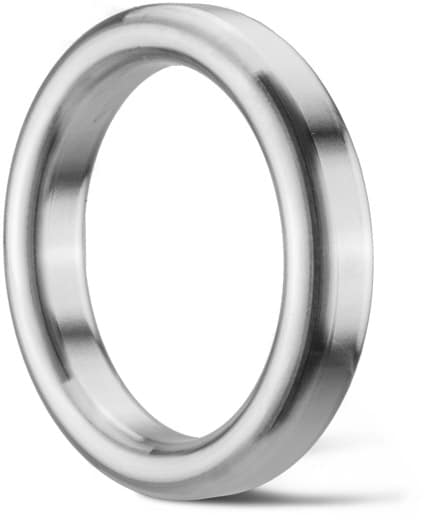

Ring-Joint-Dichtung 001RJD

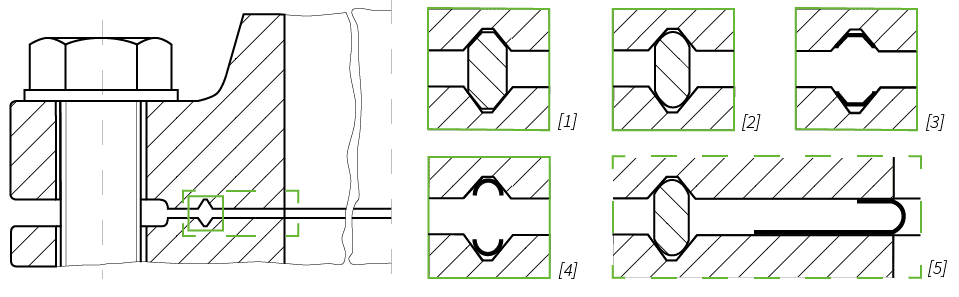

oktogonale Ring-Joint-Dichtung [1], ovale Ring-Joint-Dichtung [2], oktogonale [3] und ovale [4] Ausgleichskappe wie Verwirbelungsschutzkappe im Einbauzustand
Einbauhinweise
- Nutflanken wie Dichtungen sollten einen Rauheitswert von Ra 1,6 µm nicht überschreiten
- die Oberfläche der Nut, wie die Oberfläche der Ring-Joint-Dichtung dürfen keine Riefen oder Kratzer aufweisen
- die Härte der Ring-Joint-Dichtung muss stets kleiner sein, als die Härte der Nut in den Flanschen, bei welchem sie zum Einsatz kommt
Wiederverwendbarkeit
- trotz der Tatsache, dass Ring-Joint-Dichtungen nach dem Ausbau eine ebene und homogene Oberfläche aufweisen können, kann es zu großflächigen Verformungen während der Nutzung gekommen sein, die eine Dichtwirkung bei Wiederverwendung unterbinden würden
Lieferprogramm
Bauformen
| Bauform | Beschreibung | Schnittansicht |
|---|---|---|
| 001RJD | Ovale Ring-Joint-Dichtungen • Funktionsweise: der kreisförmige Querschnitt des metallischen Grundkörpers drückt sich gegen die trapezförmigen Außenwände der Nut • starke Verformung bei der Montage an der Dichtfläche • unterproportionale Pressungszunahme, da sich der anfängliche Linienkontakt bei Pressungszunahme in Flächenkontakt wandelt |  |
| 002RJD | Oktogonale Ring-Joint-Dichtung • Funktionsweise: trapezförmige Flächen von Nut und metallischem Grundkörper treffen parallel aufeinander, die Zunahme der Flächenpressung ist somit proportional der Schraubenkrafterhöhung • für die Montage werden hohe Schraubenkräfte benötigt |  |
| 003RJD | Ovale Ausgleichskappe • ermöglicht den Einsatz von ovalen Ring-Joint-Dichtung an beschädigten Flanschen |  |
| 004RJD | Oktogonale Ausgleichskappe • ermöglicht den Einsatz von ovalen Ring-Joint-Dichtung an beschädigten Flanschen |  |
| 005RJD | Verwirbelungsschutzkappe • verhindert das Ausbilden von turbulenten Strömungen im Spalt zwischen den zwei Flanschen, beugt somit Erosion vor |  |
Werkstoffe
Metalle – Grundkörper und Schutzkappen
| Bauform | Werkstoffnummer / Werkstoffe | Härte Brinell ca. |
|---|---|---|
| 001-002RJD | 1.0003 | 90 |
| 1.4301 | 160 | |
| 1.4404 | 160 | |
| 1.4541 | 160 | |
| 1.4571 | 160 | |
| 1.7335 | 130 | |
| weitere Werkstoffe auf Anfrage | - | |
| 003-004RJD | Kupfer | - |
| Nickel | - | |
| Silber | - |
- für Ausgleichskappen sollten generell weiche Werkstoffe genutzt werden, um eine optimale Anpassung zwischen Unebenheiten der Nut zur Ring-Joint-Dichtungen zu gewährleisten
| Angaben entsprechend den Informationen der Hersteller. Anwendbarkeit des Produkts muss durch den/die Käufer/-in entsprechend örtlich bestehender Gegebenheiten und applikationsspezifischer Parametern evaluiert werden. Trotz sorgfältiger inhaltlicher Kontrolle übernehmen wir keine Haftung für den Inhalt und Eignung für den konkreten Einsatzzweck. Änderungen und Irrtümer vorbehalten. |
