Beschreibung
Kammprofildichtungen kommen im Hochdruck- und Hochtemperaturbereich zum Einsatz. Sie bestehen aus einem metallischen Grundkörper, an dessen Unter- und Oberseite konzentrische Kämme in einem 45° Winkel zum Grundkörper abgedreht wurden. Diese Kämme werden mit einer Weichstoffauflage versehen. Die Weichstoffauflagen der Kammprofildichtung werden an den Kämmen extrem verpresst. Dies führt zu der exzellenten Dichtleistung.
Eigenschaften
- höchste chemische und thermische Beständigkeit – die Kammprofildichtung ist eine Abdichtung für ein breites Anwendungsspektrum, ermöglicht durch das Aufbringen individueller Auflagen, wie beispielsweise PTFE, Graphit oder Glimmer und die Nutzung eines hochwertigen metallischen Grundkörpers
- Einsatz bereits bei niedriger Flächenpressung möglich
- sehr gute mechanische Widerstandsfähigkeit – durch den Aufbau, widersteht die Kammprofildichtung hohen Flächenpressungen im Einsatz
- sowohl sehr gute Sicherheit gegen Ausblasen und Druckwechsel, als auch gute Widerstandsfähigkeit gegen Druckstöße
- Grundkörper weisen eine Höhe von 1,5 mm bis 4,0 mm auf, die Weichstoffauflagen Dicken von jeweils 0,5 mm
- einfache Montage
- Wiederverwendbarkeit – gerne regenerieren wir Ihre Kammprofildichtung. Wenn der metallische Grundkörper unbeschädigt ist, reinigen und belegen wir die Kammprofildichtung nach Ihren spezifischen Anforderungen neu

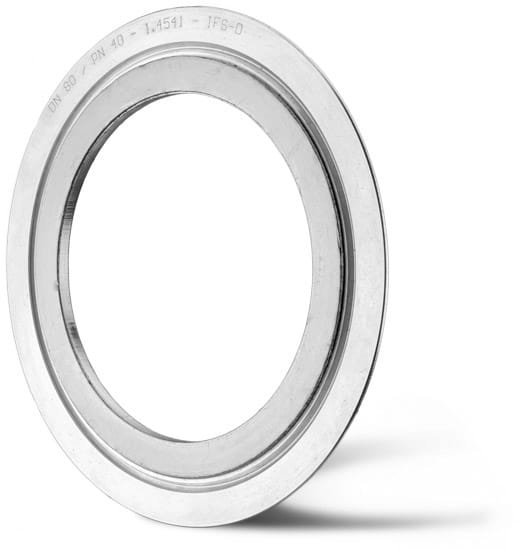

Abbildung zeigt Kammprofildichtung in Bauform: 002KPD
Abbildung: In der Schnittansicht wird eine reguläre Kammprofildichtung ohne Auflage dargestellt [1] und eine ballige Kammprofildichtung [2], wie auf der Unterseite mit der grünen Linie verdeutlicht weist diese eine konkave Oberfläche auf, welche eine erhöhte Pressung im mittleren Bereich der Dichtung zur Folge hat
Anwendungen
- Kraftwerke
- chemische und petrochemische Industrie
- Gasindustrie: Verdichteranlagen
- Wärmetauscher
- Prozessbehälter, Dampfkessel
- Rohrleitungsbau
- Nut-Feder-Verbindungen [DIN 2512]
- Glatte Flansche [EN 1091]
- Nut-Nut Flansche
- Nut-Glatt Flansche

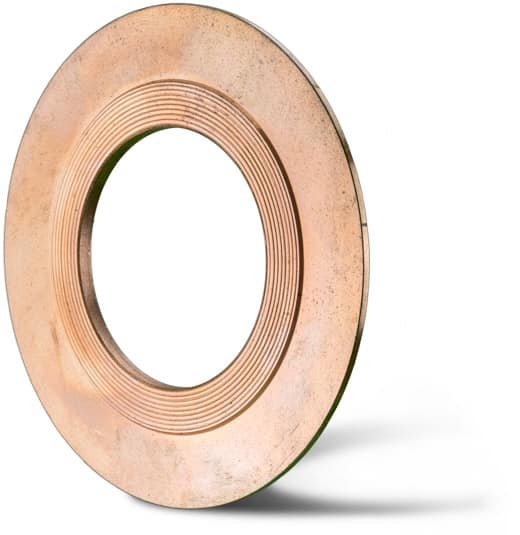

Abbildung zeigt Grundkörper der Bauform 002KPD ausgelegt in Kupfer
Lieferprogramm
Abbildung zeigt Grundkörper der Bauform 002KPD ausgelegt in 1.4541
Abmessungen
- DIN EN 1514-6
- DIN EN 1092-1
- DIN EN 12560-6
- Werksnormen wie kundenspezifische Abmessungen auf Anfrage
- Sonderformen: oval oder mit Steg auf Anfrage
Freigaben
- TA-Luft
- BAM
- Fire-Safe-Test
- Ausblassicherheit
- Dichtungskennwerte nach EN 13555
Bauformen
| Bauform | Beschreibung | Schnittansicht |
|---|---|---|
| Kammprofildichtung mit Auflage | ||
| 001KPD | Kammprofil mit Auflage |  |
| 002KPD | Kammprofil mit angedrehtem Zentrierrand • dieser dient bei hoher Belastung als Sollbruchstelle |  |
| 003KPD | Kammprofil mit losem Blechzentrierrand |  |
| ballige Kammprofildichtung | ||
| 004KPD | ballige Kammprofildichtung mit Auflage |  |
| 005KPD | ballige Kammprofildichtung mit angedrehtem Zentrierrand • dieser dient bei hoher Belastung als Sollbruchstelle |  |
| 006KPD | ballige Kammprofildichtung mit losem Blechzentrierrand |  |
| Kammprofildichtungen mit Hülle | ||
| 007KPD | Kammprofil mit U-Hülle |  |
| 008KPD | Kammprofil mit angedrehtem Zentrierrand und U-Hülle • dieser dient bei hoher Belastung als Sollbruchstelle |  |
| 009KPD | Kammprofil mit losem Blechzentrierrand und U-Hülle |  |
| 010KPD | ballige Kammprofildichtung mit U-Hülle |  |
| 011KPD | ballige Kammprofildichtung mit angedrehtem Zentrierrand und U-Hülle |  |
| 012KPD | ballige Kammprofildichtung mit losem Blechzentrierrand und U-Hülle |  |
Werkstoffe

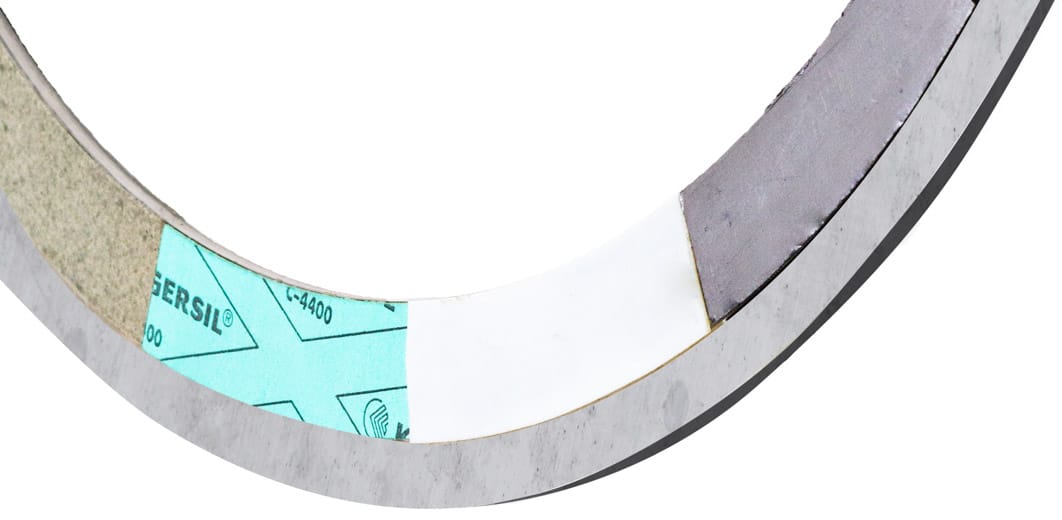

Weichstoff – Auflagen
| Auflagen | Temperatur [°C] | Anmerkung |
|---|---|---|
| Faserstoffdichtung Klingersil® C4400 | -100 bis +140 | • Anwendung in der Gasversorgung, andere Faserstoffdichtung möglich |
| PTFE | -200 bis +230 | • mittels der entstehenden Kammerung kann das Fließverhalten von PTFE massiv unterdrückt werden |
| Graphit 98 % | -200 bis 450 | - |
| Graphit - Sigraflex® APX2 | -250 bis +550 | • Folie Sigraflex APX2 zeichnet sich durch höchste Reinheit aus, ab einer Temperatur von 450 °C bitten wir um Rücksprache |
| Glimmer | -40 bis +900 | • Anwendung bei niedrigen Drücken |
| Keramik | -40 bis +1000 | • Anwendung bei niedrigen Drücken |
Metalle – Grundkörper
| Werkstoffnummer | t [°C] |
|---|---|
| 1.1001 | -60 bis +450 |
| 1.0330 | -10 bis +450 |
| 1.0425 | -60 bis +450 |
| 1.7335 | -60 bis +560 |
| 1.7362 | -60 bis +650 |
| 1.4301 | -200 bis +550 |
| 1.4404 | -200 bis +550 |
| 1.4541 | -270 bis +550 |
| 1.4571 | -270 bis +550 |
| 1.4828 | -110 bis +800 |
| 1.4876 | -110 bis +850 |
| 2.4816 | -60 bis +600 |

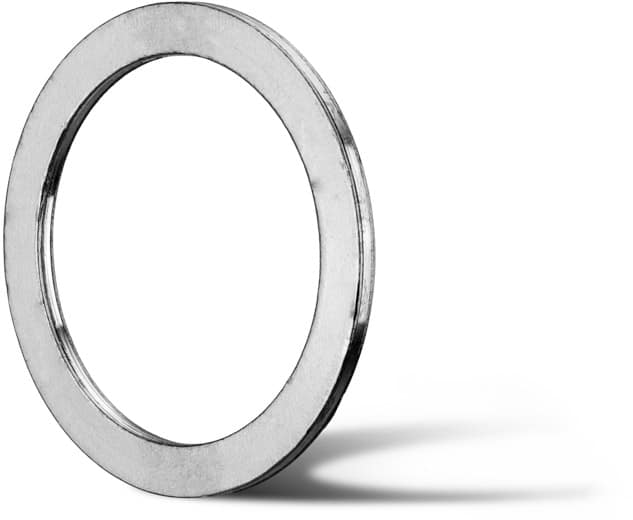

Abbildung zeigt eine Kammprofildichtung mit Graphitauflage in Bauform 001KPD
