Beschreibung

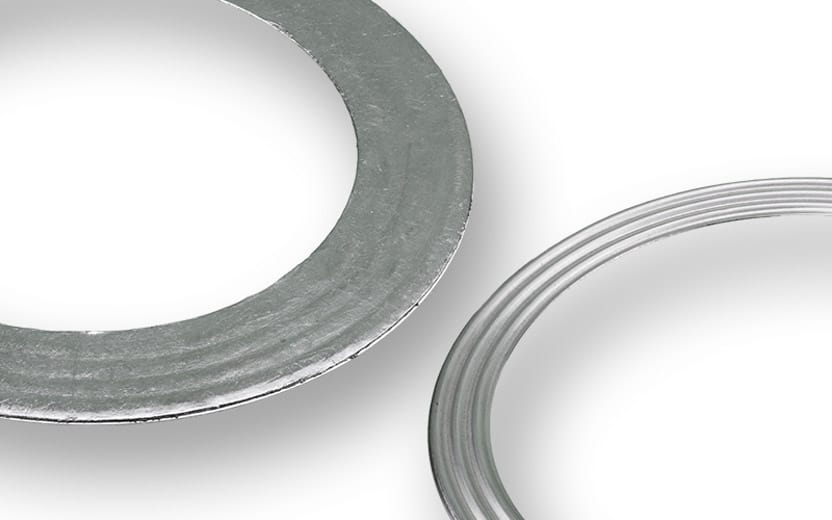

Wellringdichtungen bestehen aus einem gewellten metallischen Grundkörper. Je nach Anwendung wird dieser ohne, mit einseitiger oder mit doppelseitiger Weichstoffauflage belegt. Die Dichtwirkung wird nach dem Verpressen am Bereich der Wellenberge erzeugt, auf welchen sich Druckspitzen ausbilden. Diese bewirken eine Reduktion des möglichen Diffusionsquerschnittes der Weichstoffauflage.

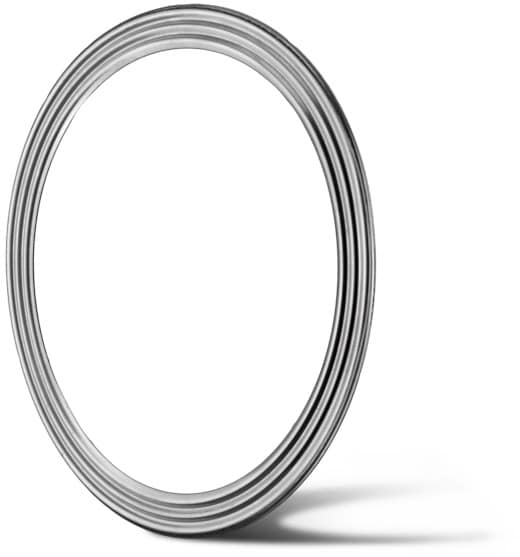

Abbildung: zeigt Wellring 001WD ohne Auflage
Eigenschaften
- Aufrechterhaltung der Dichtkraft auch bei Abnahme der Schraubenkraft im Betrieb
- Aufgrund der gewellten Bauform weisen die Dichtungen ein sehr gutes Rückfederverhalten auf
- exzellentes Dichtverhalten bei hohen Drücken und Temperaturen
- Einsatz an Stahlflanschen, biegeschwachen Flanschen und Stahl-Emaille-Flanschen
- ausgezeichnete Anpassung an Flanschblattneigung
- der Wellring erhöht die Ausblassicherheit aufgrund der höheren Stabilität im Vergleich zur Verwendung von Weichstoffdichtungen
- leichte Montage aufgrund der Stabilisierung der Weichstoffauflage durch den Wellring
- Mindest-Flächenpressung: ca. 10 N/mm2
- Maximal-Flächenpressung: ca. 220 N/mm2
Anwendungen
- Rohrleitungs- und Anlagenbau
- Behälter-, Kessel- und Apparatebau
- Chemieindustrie
- Dampfkessel
- Raffinerien
- Wärmetauscher
Lieferprogramm
Abmessungen
- Lieferung von kreisrunden Dichtungen nach:
- DIN EN 1514-1
- DIN 2690
- ANSI
- und außer DIN
- Weitere Bauformen auf Anfrage:
- oval
- rechteckig / quadratisch
- Aufbau mit Steg/en möglich
Freigaben
- TA-Luft
- Fire-Safe-Test
- Ausblassicherheit
- BAM
Dichtungskennwerte nach DIN EN 13555 auf Anfrage erhältlich.
Bauformen
| Bauform | Beschreibung | Schnittansicht |
|---|---|---|
| 001WD | Wellring mit und ohne Auflage • Anforderungen an den Flansch geringe Welligkeit und hohe Oberflächengüte |  |
| 002WD | Wellringdichtung mit einseitiger Auflage • für Flanschverbindungen mit Stahl- und Emailleflanschen |  |
| 003WD | Wellringdichtung mit beidseitiger Auflage |  |
| 004WD | Wellring mit Auflage und Innenbördel |  |
| 005WD | Wellring mit Zentrierrand • mit und ohne Auflage |  |
| 006WD | Wellring mit Drehmomentenstütze • Einsatz im Kraftnebenschluss |  |
| 007WD | Wellring mit PTFE-Hülle und abgerundeter Diffusionssperre verbessert den Schutz vor chemisch aggressiven Medien |  |
| 008WD | Wellring mit zwei Weichstoffauflagen, PTFE-Hülle und abgerundeter Diffusionssperre • verbessert den Schutz vor chemisch aggressiven Medien |  |
| 009WD | Wellring mit zwei Weichstoffauflagen, PTFE-Hülle und gerader Diffusionssperre • verbessert den Schutz vor chemisch aggressiven Medien |  |
| 010WD | zwei Wellringe mit drei Weichstoffauflagen, PTFE-Hülle und abgerundeter Diffusionssperre • verbessert den Schutz vor chemisch aggressiven Medien |  |
| 011WD | Bauformen: • Wellrahmen • oval •rechteckig • quadratisch • mit Steg |  |
Bauformen
Metalle – Wellringe
| Werkstoffnummer | t [°C] |
|---|---|
| 1.1001 | -60 bis +450 |
| 1.0330 | -10 bis +450 |
| 1.0425 | -60 bis +450 |
| 1.7335 | -60 bis +560 |
| 1.7362 | -60 bis +650 |
| 1.4301 | -200 bis +550 |
| 1.4404 | -200 bis +550 |
| 1.4541 | -270 bis +550 |
| 1.4571 | -270 bis +550 |
| 1.4828 | -110 bis +800 |
| 1.4876 | -110 bis +850 |
| 2.4816 | -60 bis +600 |
Weichstoff – Auflagen
| Auflage | t [°C] |
|---|---|
| PTFE | - 200 bis +230 |
| Graphit | - 200 bis +450 |
| Graphit - SIGRAFLEX® APX2* | -250 bis +550 |
| Glimmer | - 40 bis +900 |
| Keramik | -40 bis +1000 |
* ab einer Temperatur von 450 °C bitten wir um Rücksprache
Die maximale Einsatztemperatur ergibt sich aus dem geringsten Wert der beiden Höchstwerte der Werkstoffkombination. Die minimale Einsatztemperatur wird durch den höchsten Wert der beiden Werkstoffkennwerte, des unteren Spektrums bestimmt.
In der Beispielkombination von PTFE [Auflage] und 1.1001 [Wellringwerkstoff], wird die maximale Einsatztemperatur von PTFE vorgegeben, mit +230 °C, da es der geringste Wert der beiden Höchstwerte ist. Die niedrigste Temperatur in der Werkstoffkombination sind -60 °C, da diese dem Höchstwert des unteren Spektrums entspricht und bei einer Unterschreitung zu einem Versagen des Stahls führen würde.
