Hochdruck-Klemmverbindung
Stillstandszeiten sind besonders in pharmazeutischen und Lebensmittel-Industrie kostspielig. Aus diesem Grund lohnt sich ausdrücklich der Einsatz hochwertiger Dichtungen und effizient gestalteten Klammern zu deren Verpressung, um eine gleichbleibende Prozessstabilität zu gewährleisten. Die Garlock PRO-CLAMP ermöglicht durch ihren Aufbau mit zwei Schrauben eine deutlich gleichmäßigere Kompression der Dichtung. Dies hat zur Folge, dass die Gefahr der Bildung von Toträumen stark vermindert wird, in denen das Prozessmedium einfließen kann und sich eine Kontamination ausbilden könnte.
Vorteile Garlock PRO-CLAMP Hochdruck-Klemmverbindung für Lebensmittelindustrie:
- hygienisches Design – hervorragende Reinigbarkeit der Verbindung
- verbesserte Dichtwirkung im Vergleich zu dreiteiligen und zweiteiligen Klammern mit Gelenkverbindungen, da Garlock PRO-CLAMP eine gleichmäßigere und höhere Flächenpressung auf die Dichtung aufbringt
- Minderung des Wartungsaufwands – die Flächenpressung bleibt über einen langen Zeitraum erhalten
- definiertes Drehmoment – Aufbau verhindert Überpressung und somit die Intrusion der Dichtung in die Rohrleitung, wie Unterpressung und die daraus folgende Leckage der Dichtstelle oder dem Ausblasen der Dichtung
| Produkt | Garlock PRO-CLAMP |
|---|---|

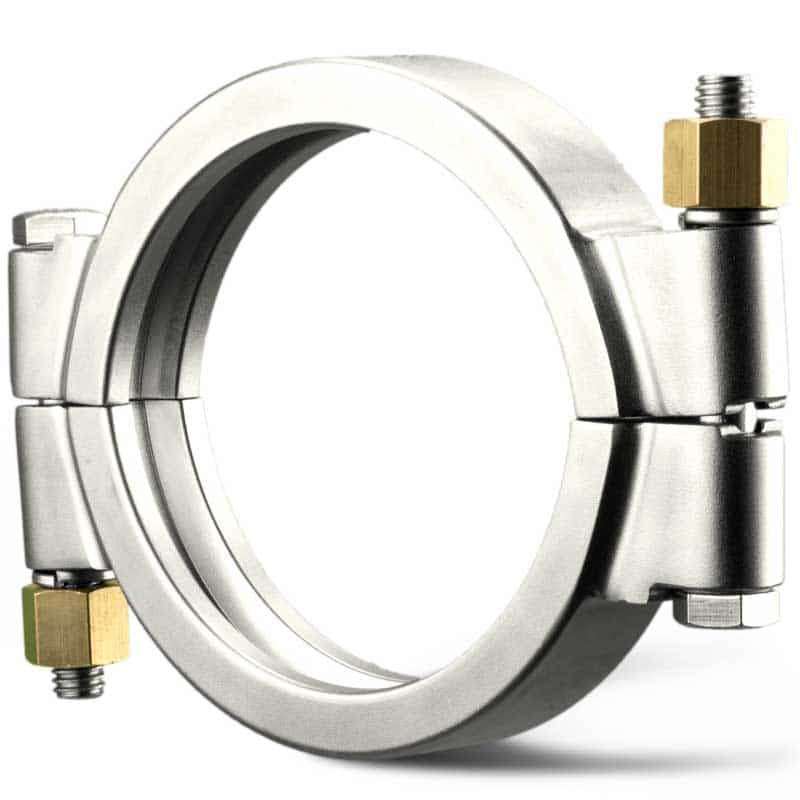

| Produktfoto |  |
| Temperatur [°C] | -210 bis +260 |
| Druck [bar] | bis 50 |
| Freigaben, Zertifikate und Bescheinigungen | • PED 2014/68/EU [Abs. 4.3] • EN 764-5 [abs. 4.2] |

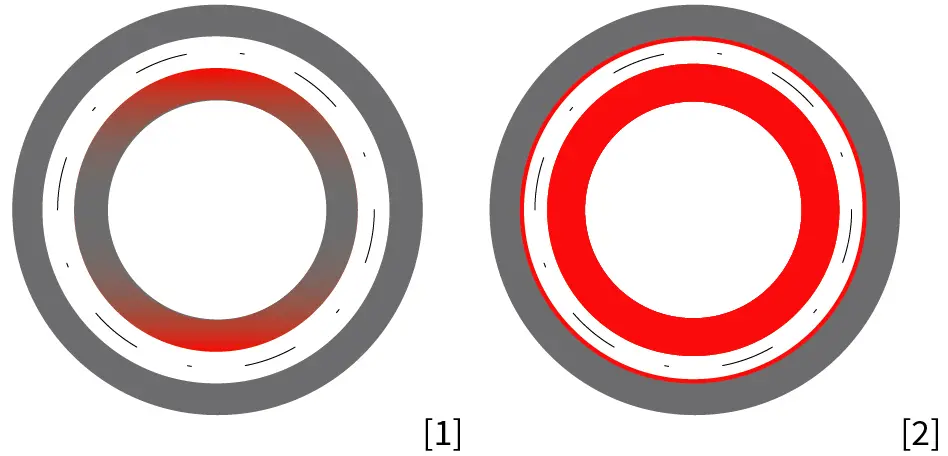

Die Abbildung zeigt die schematische Darstellung von zwei Hochdruckklemmverbindungen. Die rot markierten Bereiche stellen die erzielte Flächenpressung dar.
[1] Single-Pin Klammer: ist klar zu erkennen, dass die Pressungsspitzen am Scharnier wie an der Verschraubung auftreten. Zwischen den beiden Punkten findet ein rapider Abfall der Pressung statt.
[2] Die zweigliedrige Garlock® PRO-CLAMP zeigt eine durchgehende homogene Pressungsverteilung
Die Grafik beruht auf Firmeninternen Tests der Firma Garlock® GmbH, welche die oben genannten Klemmen mit druckanzeigender Folie getestet hat.
Reduktion des Wartungsaufwands mit Garlock PRO-Clamp Hochdruck Klemmverbindungen

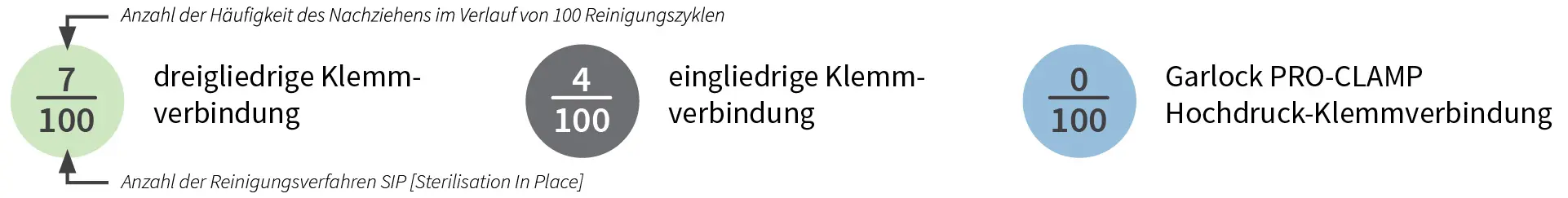

Abb.: Häufigkeit des Nachziehens von Klemmverbindungen über einen Testzeitraum von 100 Zyklen mit Reinigungsverfahren SIP [Sterilisation In Place]
Der Einsatz der Garlock® PRO-CLAMP Hochdruck-Klemmverbindung reduziert den Wartungsaufwand von Rohrverbindungen erheblich. Garlock® testete:
- dreigliedrige,
- eingliedrige und die
- Garlock® PRO-CLAMP Hochdruck-Klemmverbindung
über 100 SIP [Sterilisation In Place] Zyklen. Nach 0/25/50/75/100 Zyklen wurde die Dichtverbindung jeweils mit dem pneumatischen Shell-Bubble-Test mit Druck beaufschlagt. Die Dichtverbindung welche mit der Garlock® PRO-CLAMP gesichert war, musste als einzige im Test nicht nachgezogen werden [wie in der oben dargestellten Abbildung verdeutlicht wird].
Lieferprogramm
| Flansch Außendurchmesser [mm] | Edelstahl A2-70 | Zugelassenes Drehmoment [Nm]1 |
|---|---|---|
| 25,4 | M6 | 4-6 |
| 34 | M8 | 5-15 |
| 50,5 | M10 | 8-30 |
| 64 | M10 | 8-30 |
| 77,5 | M10 | 8-30 |
| 91 | M10 | 8-30 |
| 106 | M10 | 8-30 |
| 119 | M10 | 8-30 |
| 130 | M10 | 8-30 |
| 155 | M10 | 8-30 |
| 167 | M10 | 8-30 |
| 183 | M10 | 12-30 |
| 217,5 | M10 | 12-30 |
| 233,5 | M10 | 12-30 |
1] Abhängig des eingesetzten Dichtungsmaterials wie der Parameter in der Anwendung
